DQ200 DSG Mekatronik Arızalarına Nokta Atışı Çözüm: FDY Test Cihazı

DQ200 şanzımanlı bir araçta mekatronik arızasından şüphelendiğinizde en pahalı yöntem tahmin etmektir. Arıza kodu çoğu zaman sorunun hangi devrede olduğunu gösterir, ama hangi parçada olduğunu söylemez: Solenoid mi, pompa mı, basınç tüpü mü, yoksa valf gövdesindeki bir O-ring mi? Parçaları sırayla değiştirip aracı yeniden denemek hem zaman hem işçilik kaybettirir; üstelik araç bir süre sonra aynı şikâyetle servise geri dönebilir.

FDY DQ200 DSG 7 Mekatronik Test Cihazı bu belirsizliği ortadan kaldırmak için geliştirildi. Bu yazıda cihazın neleri test ettiğini, tezgâh testinin deneme-yanılmaya göre neden daha güvenilir olduğunu ve bir atölyenin cihazı günlük işinde nasıl kullandığını adım adım anlatıyoruz.

FDY mekatronik test cihazı nedir?

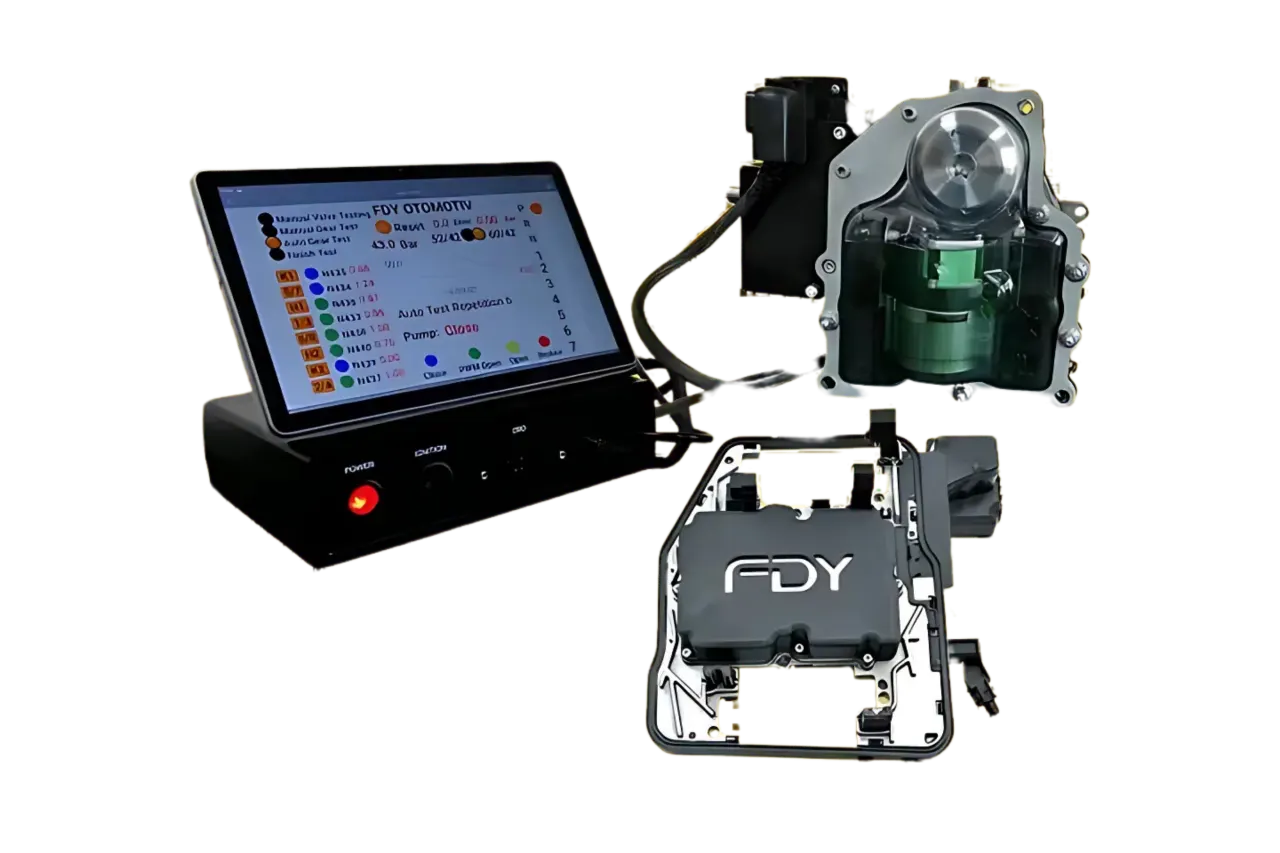

FDY Test Cihazı, 7 ileri kuru kavramalı DQ200 DSG şanzımanların mekatronik ünitesini araçtan ayrı, tezgâh üzerinde test eden profesyonel bir teşhis ve test ekipmanıdır. Solenoidleri, pompayı, basınç tüpünü ve her vitesi, ünite araca takılmadan önce kontrol edersiniz. Böylece arızanın tam olarak nerede olduğunu bulur, onarımı bir kez ve doğru yaparsınız.

Cihazın kurulumu yaklaşık 3 dakika sürer. 42–60 bar ve 52–60 bar olmak üzere iki ayrı basınç aralığında test yapabildiği için farklı mekatronik gereksinimlerine uyum sağlar. Ergonomik tasarımı ve sade arayüzü sayesinde her seviyeden teknisyen cihazı rahatlıkla kullanabilir.

Tahmin yerine ölçüm: tezgâh testi neden fark yaratır?

DQ200 mekatroniği, şanzıman yağından ayrı, kendine ait bir hidrolik devreyle çalışır. Elektrikli pompa (V401) ve basınç tüpü sistem basıncını 40–60 bar arasında tutar; sekiz solenoid valf (N433–N440) bu basıncı vites ayarlayıcılarına ve kavramalara yönlendirir. Bu zincirin herhangi bir halkasındaki sorun sürücüye benzer belirtilerle yansır: sert ya da gecikmeli vites geçişi, gösterge panelinde uyarı, acil durum modu. Solenoidlerin tek tek görevlerini DQ200 mekatronik nasıl çalışır? yazımızda, kodların anlamlarını ise DQ200 arıza kodları listesinde bulabilirsiniz.

Tezgâh testi bu zinciri halka halka ayırır ve size şu avantajları sağlar:

• Parça değiştirerek arıza aramazsınız. Hangi valfin, hangi devrenin sorunlu olduğunu ölçümle görürsünüz.
• İşçilik azalır. Mekatroniği araca takıp sökerek deneme yapmak yerine bütün kontrolleri tezgâhta tamamlarsınız.
• Sonuçlar tekrarlanabilir. Tam otomatik test her ünitede aynı adımları uygular; insan hatası en aza iner.
• Servise geri dönen araç azalır. Ünite, araca takılmadan önce uzun süreli çalışma koşullarında da sınanır.

Cihaz neleri test eder?

Solenoid akımları

Cihaz her solenoid valfin ne kadar akım çektiğini ölçer. Akımı beklenen aralığın dışında kalan valfi anında görürsünüz; hangi solenoidin arızalı olduğunu tahmin etmeniz gerekmez. Kirlenmiş solenoidleri FDY Black Box ile temizleyip yeniden test edebilirsiniz.

Basınç kaçağı ve sızdırmazlık

Her valf devresine ayrı ayrı basınç testi uygulanır. Bu sayede sistemdeki en küçük kaçaklar bile ortaya çıkar ve kaçağın hangi vitese ait devrede olduğu belirlenir.

Pompa ve basınç oluşumu

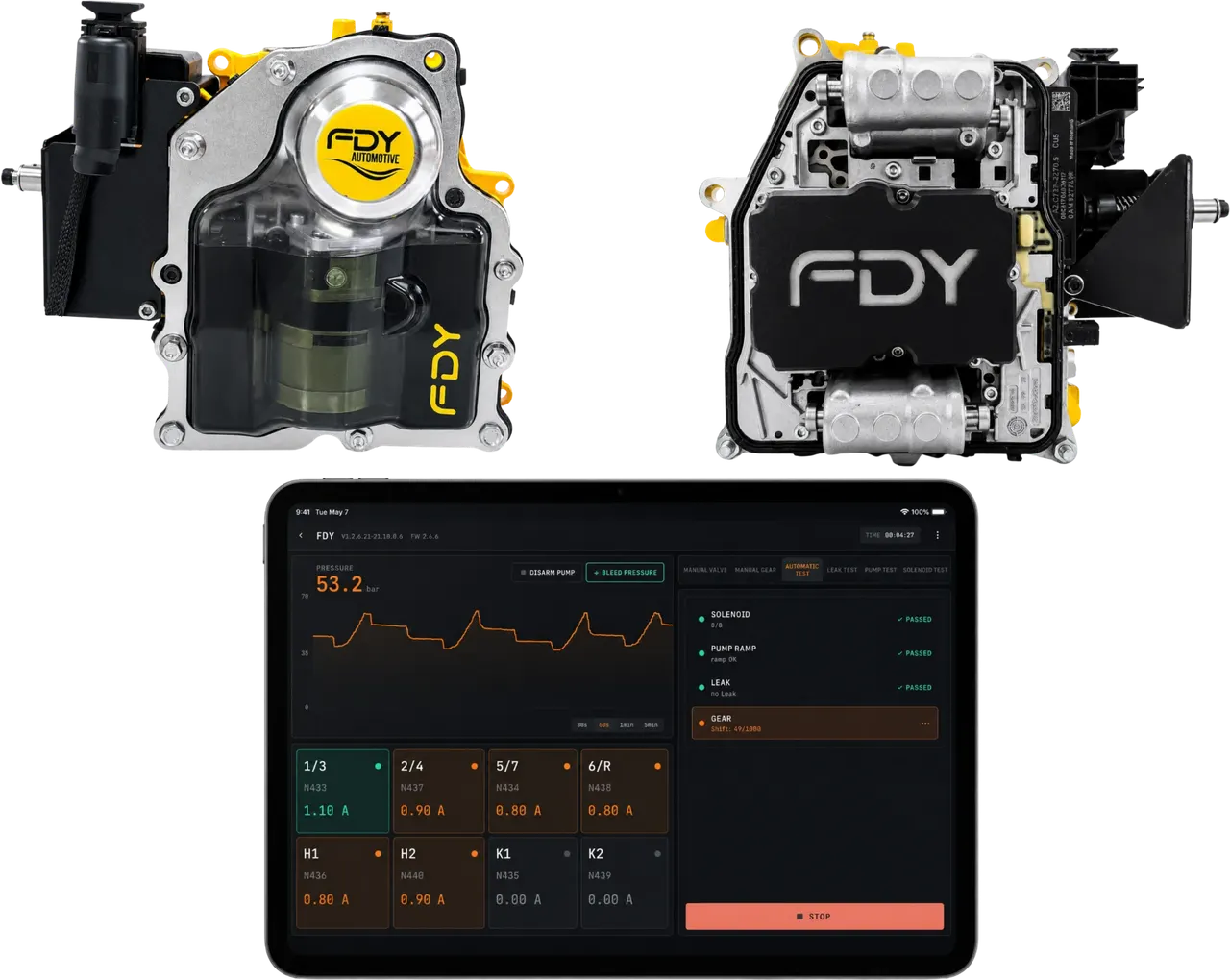

Cihaz pompanın sistemi basınçlandırmasını ve basıncın oluşmasını ölçer. Basınç oluşmazsa sizi uyarır; hata durumunda sistemi otomatik olarak sıfırlayıp pompayı yeniden devreye alır, böylece test yarıda kesilmez. Test boyunca canlı basınç eğrisini, her solenoidin akımını ve her test aşamasının durumunu ekranda izlersiniz.

Otomatik vites testi ve dayanıklılık simülasyonu

Otomatik testte cihaz 1.000'e kadar vites geçişi simüle eder. Bu, mekatroniğin gerçek kullanım koşullarındaki performansını görmenin en pratik yoludur: Yalnızca o anki arızayı değil, ünite ısındıktan ya da uzun süre çalıştıktan sonra ortaya çıkabilecek sorunları da önceden yakalarsınız. Şüphelendiğiniz belirli bir vites varsa manuel vites değiştirme özelliğiyle doğrudan o vitese odaklanıp ayrıntılı analiz yapabilirsiniz.

Atölyede kullanım: basınç kaçağını adım adım bulmak

Cihazın en büyük avantajlarından biri manuel kontrol imkânıdır. Basınç kaçağından şüphelendiğinizde şu adımları izleyin:

1. Cihazda Manuel Vites Testi moduna geçin.
2. Vites N (boş) konumundayken Basınç Sıfırla butonuna basın.
3. Basıncın düşme hızını izleyin. Basınç ilk 1 dakika içinde 35 barın altına düşmüyorsa, yani 35 barın altına inmesi 1 dakikadan uzun sürüyorsa, sistemde kaçak yok demektir.
4. Aynı işlemi her vites için ayrı ayrı tekrarlayın (örneğin 6. vites).
5. Belirli bir viteste basınç diğerlerine göre çok daha hızlı düşüyorsa arızayı o vitese ait valfin devresinde arayın: O-ring, valf gövdesi ve benzeri sızdırmazlık noktaları.

Kaçak bir O-ring ya da contadan kaynaklanıyorsa mekatronik revizyon ve tamir kiti keçeleri, contaları, çek valf bilyalarını ve yağ filtresini 15 parçalık tek bir sette bir araya getirir. Onarımdan sonra testi tekrarlayarak sonucu doğrulayın.

Hata kayıtları ve test raporu nasıl yorumlanır?

Cihaz basınç düşüşlerini hassas biçimde kaydeder. Burada önemli olan, hangi değerin gerçekten sorun olduğunu bilmektir:

• Kayıt eşiği 35 bar: Cihaz 35 barın altındaki tüm basınç değerlerini hata olarak kaydeder.
• Sınırdaki değerler: Kayıtlarda 34,50 bar gibi değerler görüyorsanız bunlar genellikle tolere edilebilir sınırlar içindedir.
• Asıl odaklanmanız gereken değerler: 30 bar ve altındaki düşüşler sistemde ciddi bir basınç kaçağına işaret eder. Bu durumda yukarıdaki manuel kaçak testine geçin.

Test sırasında oluşan bütün basınç düşüşleri ve hatalı vites geçişleri izlenir ve size rapor olarak sunulur. Yazdırılabilir rapor, yaptığınız işi müşterinize belgelemenizi de kolaylaştırır.

Cihazın yazılımı online güncellemelerle sürekli gelişir; yeni özellikler sahadaki tüm cihazlara ulaşır. Son yazılım güncellemesiyle referans değerlerinizi, toleranslarınızı ve test koşullarınızı kendiniz belirleyebilir, her testi kendi çalışma düzeninize uygun parametrelerle yürütebilirsiniz.
