Mekatronik ünitesinin içindeki basınç tüpü (akümülatör), DSG 7 DQ200 şanzımanın en hassas parçalarından biridir. Basıncı dengeler, sistemin kararlı çalışmasını sağlar ve bu yüzden şanzımanın ömrünü doğrudan etkiler. Ancak montajda doğru tork uygulanmazsa en kaliteli basınç tüpü bile kısa sürede arıza verebilir.
Bu yazıda basınç tüpü montajındaki iki kritik tork değerini, adım adım montaj sırasını, T70 başlığın neden önemli olduğunu ve sahada sık yapılan hataları anlatıyoruz. Basınç tüpünün görevini ve neden arızalandığını ise DSG basınç tüpü rehberimizde bulabilirsiniz.
Doğru tork neden bu kadar önemli?
DQ200'de elektrikli hidrolik pompa (V401) ve basınç tüpü, mekatroniğin kendi hidrolik devresinde sistem basıncını 40–60 bar arasında tutar. Basınç tüpü bu basıncı sürekli taşır; bağlantısındaki küçük bir kusur bile sızdırmazlığı bozar.
- Az ya da dengesiz sıkılan bağlantı: Kapak yerine tam oturmaz ve O-ring patlayabilir. Sonuç basınç kaybı ve aracın yolda kalmasıdır.
- Fazla sıkılan bağlantı: Alüminyum plaka yüzeyi zarar görebilir; fabrika çıkışı tüpte plaka çatlayabilir.
Basınç kaybı sürücüye sert ya da gecikmeli vites geçişleri, P17BF, P189C ve P1895 gibi arıza kodları ve acil durum modu olarak yansır. Yanlış tork, yeni takılan parçayı kısa sürede aynı arızaya geri götürür. Kodların anlamı için: P17BF ve P189C arıza kodu rehberi.
Doğru tork değerleri
Montajın uzun ömürlü ve güvenli olabilmesi için iki kritik sıkma değeri vardır:
| Bağlantı | Tork | Dikkat edilecek nokta |
|---|---|---|
| Basınç tüpü kapağı (3 vida) | 15 Nm (1.53 kgf·m) | Üç vida aynı dengede sıkılmalı |
| FDY basınç tüpü (T70 başlık) | 25 Nm (2.55 kgf·m) | Orijinal tüple aynı fabrika standardı; daha fazla sıkılmaz |
Basınç tüpü kapağı: 15 Nm
Basınç tüpü kapağı, yani kitle gelen montaj kapağı (yuva), 15 Nm (1.53 kgf·m) tork değeriyle sıkılmalıdır. Bu işlem sırasında üç vida aynı dengede sıkılmalıdır. Vidalardan biri fazla ya da az sıkılırsa:
- alüminyum plaka yüzeyi zarar görebilir,
- kapak tam oturmazsa O-ring patlayabilir,
- bu da basınç kaybına ve aracın yolda kalmasına neden olur.
FDY basınç tüpü: 25 Nm
FDY basınç tüpü 25 Nm (2.55 kgf·m) tork ayarında sıkılmalıdır. Bu değer hem orijinal tüpte hem de FDY versiyonunda fabrika standardıdır. Daha fazla sıkmak fabrika çıkışı tüpte plakanın çatlamasına yol açar; FDY basınç tüpünde ise mümkün değildir ve önerilmez.
Adım adım montaj
FDY tamir kitinde basınç tüpü, montaj kapağı (yuva) ve yuvaya önceden takılı 2 O-ring bulunur. Tüp kitle gelen yuvaya monte edilir ve mekatronik plakasını gövdeye bağlayan orijinal vidalarla sabitlenir. Çoğu durumda mekatronik sökülmez, yalnızca karter sökülür; montajdan önce ya da sonra programlama gerekmez. Tork açısından kritik adımlar şunlardır:
- Kapağın (yuvanın) ve O-ringlerin yerine tam oturduğundan emin olun. Kapak tam oturmadan sıkılırsa O-ring patlayabilir.
- Kapağın üç vidasını tork anahtarıyla, sırayla ve dengeli şekilde 15 Nm'ye (1.53 kgf·m) getirin. Hiçbir vidayı diğerlerinden fazla ya da az sıkmayın.
- Basınç tüpünü, üstündeki T70 başlığa uygun T70 uç ve tork anahtarıyla 25 Nm'de (2.55 kgf·m) sıkın.
- 25 Nm'nin üzerine çıkmayın. Bu değer orijinal tüp ve FDY basınç tüpü için aynı fabrika standardıdır.
- Mekatronik tezgâhtaysa araca takmadan önce test edin: FDY mekatronik test cihazı sızdırmazlık testi yapar, pompanın çalışmasını ve basınç oluşumunu ölçer.
T70 başlık: her montajda aynı tork

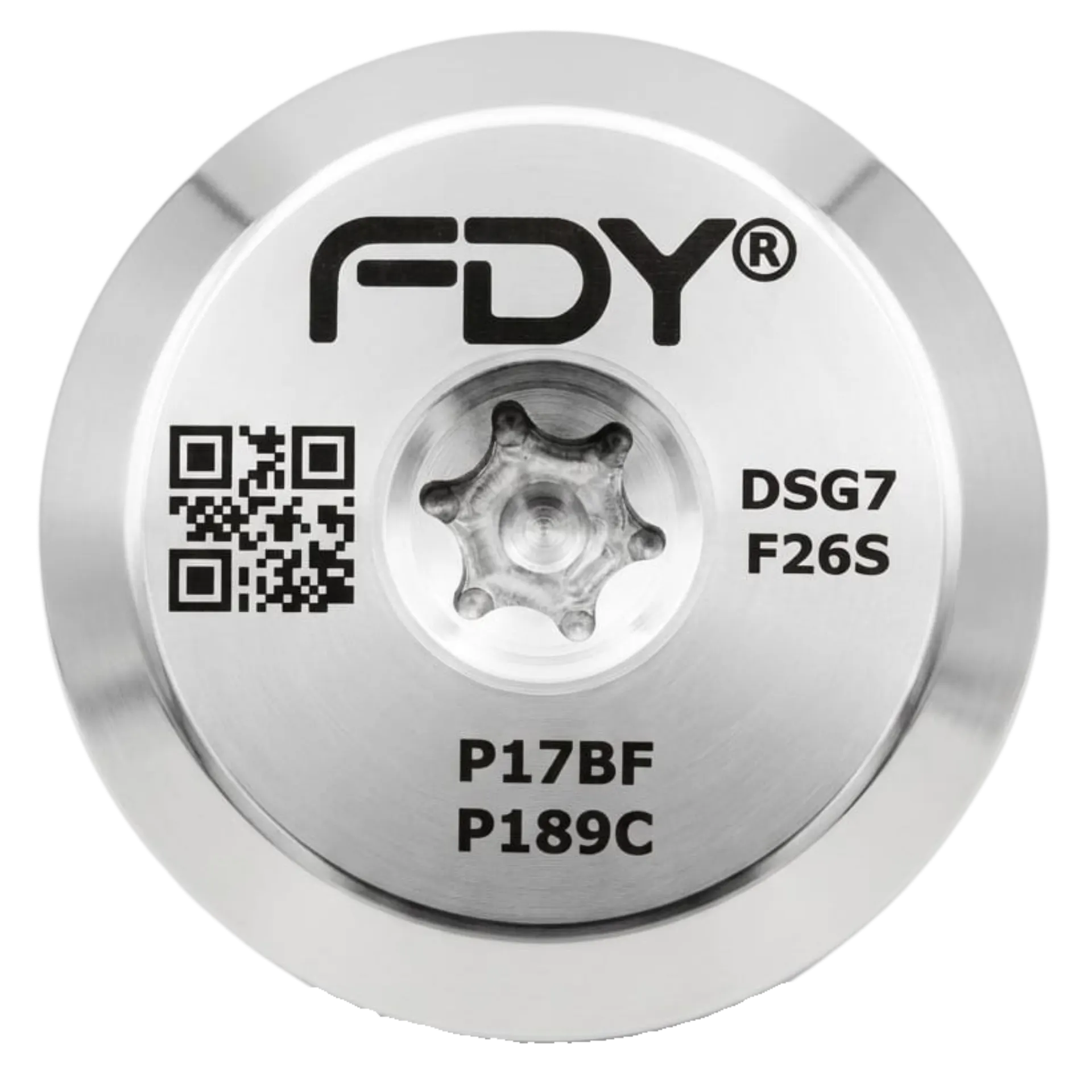

FDY olarak geliştirdiğimiz basınç tüplerinin üst kısmında T70 başlık kullanılır. Tüp, standart bir T70 uç ve tork anahtarıyla sıkılır; bu yapı daha doğru tork ayarı yapılmasını ve montajın her seferinde aynı standartta olmasını sağlar.
Diğer üreticilerde genellikle kenarlarında farklı sayıda çentik bulunan tüpler kullanılır. Bu tüpler çoğu zaman gelişigüzel anahtarlarla monte edildiği için montaj sırasında dengesizlik oluşur:
- montaj kararsız hale gelir,
- tork kontrolü sağlanamaz,
- O-ring ve kapak yüzeyinde deformasyon oluşabilir.
Özel kanal anahtarlarıyla sıkılan tasarımlarda da sorun aynıdır: Her seferinde aynı sıkma kuvveti elde edilemez. Mühendislik açısından bu ciddi bir hatadır, çünkü tork her montajda tekrarlanabilir olmalıdır.
Tork anahtarı neden zorunlu hale geliyor?
Fabrikada her ürün aynı standartta üretilir; aynı prensip montaj için de geçerlidir. Her ustanın el torku farklıdır. Usta elinin deneyimi elbette kıymetlidir, ancak özellikle yeni teknisyenler ve çıraklar için elle sıkma hataları sık karşılaşılan bir sorundur. Bu bağlantıda eksik tork O-ringe ve sızdırmazlığa, fazla tork plakaya zarar verir.
Bu yüzden basınç tüpü montajında mutlaka tork anahtarı kullanmanızı öneriyoruz.
Sık yapılan montaj hataları
- Tork anahtarı yerine el hissine güvenmek: Her ustanın el torku farklıdır; sonuç her montajda değişir.
- Kapak vidalarını dengesiz sıkmak: Üç vida aynı dengede sıkılmazsa kapak tam oturmaz, O-ring patlayabilir ve alüminyum plaka yüzeyi zarar görebilir.
- Tüpü 25 Nm'nin üzerinde sıkmak: Fabrika çıkışı tüpte plakanın çatlamasına yol açar; FDY basınç tüpünde de önerilmez.
- Gelişigüzel ya da özel kanal anahtarı kullanmak: Tork kontrolü sağlanamaz; O-ring ve kapak yüzeyinde deformasyon oluşabilir.
- Kapak yerine oturmadan sıkmaya başlamak: Sızdırmazlık bozulur; basınç kaybı ve buna bağlı arıza kodları geri gelir.
Sıkça sorulan sorular
01DQ200 basınç tüpü kaç Nm ile sıkılır?+
Basınç tüpü 25 Nm (2.55 kgf·m) ile sıkılır. Bu değer hem orijinal tüpte hem de FDY basınç tüpünde fabrika standardıdır.
02Basınç tüpü kapağının vidaları kaç Nm olmalı?+
15 Nm (1.53 kgf·m). Üç vida aynı dengede sıkılmalıdır; biri fazla ya da az sıkılırsa kapak tam oturmayabilir ve O-ring patlayabilir.
03Basınç tüpünü 25 Nm'den fazla sıkarsam ne olur?+
Fabrika çıkışı tüpte plaka çatlayabilir. FDY basınç tüpünde daha fazla sıkmak mümkün değildir ve önerilmez.
04Basınç tüpü montajında tork anahtarı şart mı?+
Evet. Her ustanın el torku farklıdır; her montajda aynı sonucu ancak tork anahtarıyla elde edebilirsiniz.
05T70 başlığın avantajı nedir?+
Tüp standart bir T70 uç ve tork anahtarıyla sıkılır. Böylece tork daha doğru ayarlanır ve montaj her seferinde aynı standartta olur.
Montajla ilgili sorunuz mu var?
Servislere ve distribütörlere 7/24 teknik destek veriyoruz; montaj sırasında takıldığınız bir nokta olursa bize ulaşın. Ürün ayrıntıları ve uyumluluk için: FDY basınç tüpü.
